처절한 납땜이 계속됩니다~~ㅋ
바느질 납땜 해보신 분은 아시겠지만, 핀 안헷갈리고 제대로 붙였는지 확인을 많이 해야됩니다.
싸구려 멀티미터 있으시면 좋죠. ㅎ.ㅎㅋ
그럼, 사진 나갑니다.
주렁주렁 납땜되고 있네요.
추가된 AM29F040B는 AT29C040A와 모두 병렬로 연결됩니다.
물론 /CE 는 74LS138에 주르륵 연결이구요.
뒷면~
테입은 플래쉬롬 위치를 고정시키는 용도입니다.
선이 많이 늘었군요~ ㅎ.ㅎ
빈 공간을 활용해서 선을 쓱쓱 넣어줍니다. ㅎ.ㅎ

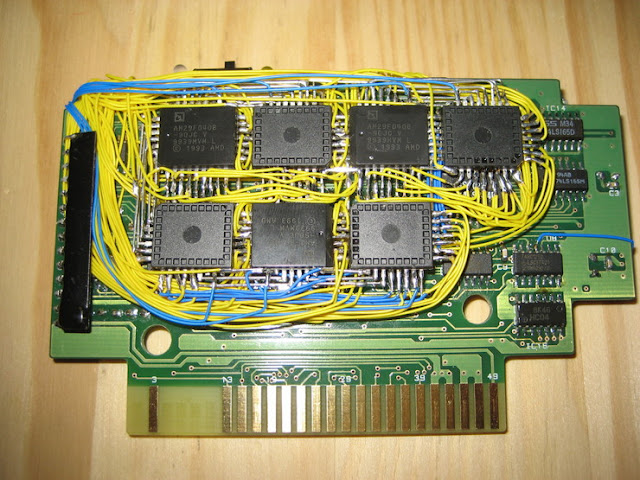

완성 샷입니다~
오른쪽 파란색 선들은 플래쉬롬 /CE에 연결되어있습니다.
뒷면~
으흠, 제대로 연결이 된걸까요?
후다닥 각 플래쉬롬을 체크할 수 있는 프로그램을 하나 만들었습니다.
당근 다운로드도 됩니다만... 최종 프로그램은 모양이 좀 다르게 만들어질꺼에요.
아래는 멀티롬II의 모든 플래쉬롬 칩ID를 읽은 모습입니다.
7개만 달았으니까, 8~15번 플래쉬롬은 없는걸로 나오네요.
아래는 확장슬롯에서 동작중인 모습입니다.
다행하게도 납땜 후, 칩 ID 체크까지는 한번에 성공했네요~ ㅎ.ㅎb
롬의 상위 어드레스 핀이 꼬였을 수도 있으니, 메탈기어2 다운로드해서 모든롬을 테스트해봐야겠습니다.
