음... 납땜의 연속입니다. ㅎ.ㅎ

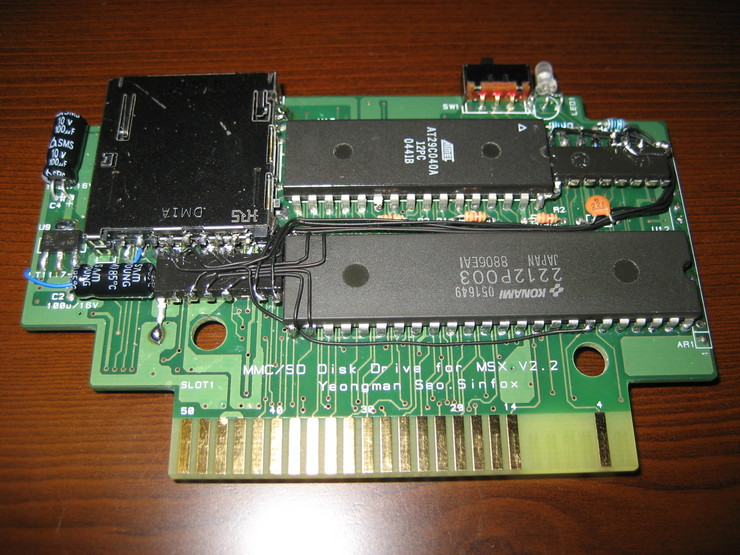

74LS175(왼쪽), 74LS138(오른쪽) 선들이 연결된 모습입니다.
DATA 라인 등 SLOT BUS선들은 SCC핀을 이용해서 연결합니다. (가깝다는 이유로~ ㅎ)

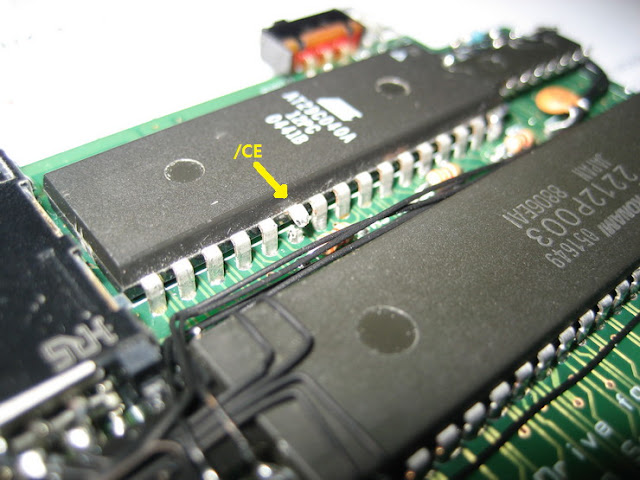

기존 플래쉬롬의 /CE 핀은 아래처럼 니퍼로 살짝 끊어줍니다.
나중에 74LS138에 의해 셀렉트되겠지요.
AT29C040A의 /CE는 74LS138 출력에 연결되었습니다.
74LS138에 입력되는 /SLTSL 신호는 SLOT BUS의 신호를 그대로 연결하는게 아니라,
기존 보드에서 스위치를 통과한 /SLTSL 신호를 씁니다.
보드 뒤집었을때 AT29C040A의 /CE 핀 위치에 연결하면 되겠네요.
납땜하는 김에 플래쉬 write 표시 용 LED를 달아봅시다. (흥건남자님 보드에는 해당 LED가 없습니다.)
MMC/SD 회로도를 보시면서 작업하믄 되겠네요.
일단 5V 전원이 필요한데요.
아래 사진 처럼 패턴을 긁어서 납땜할 곳을 만들어줍니다.
이 부분에 LED 다리를 직접 납땜하면 대충 위치가 고정되겠습니다요~
LED 신호는 뒷면의 U4(74LS125)의 4핀과 연결됩니다.
저항과 LED 직결된 모습입니다. LED 극성 주의(LED +를 보드 5V에)해서 납땜하셔야겠지요~
아래는 AM29F040B 플래쉬롬들입니다.
서로 서로 연결되는 중입니다. 땜하는데 시간 많이 걸리네요. ㅎ.ㅎ;
보드에 얹으면 이런 모양이 되겠습니다.

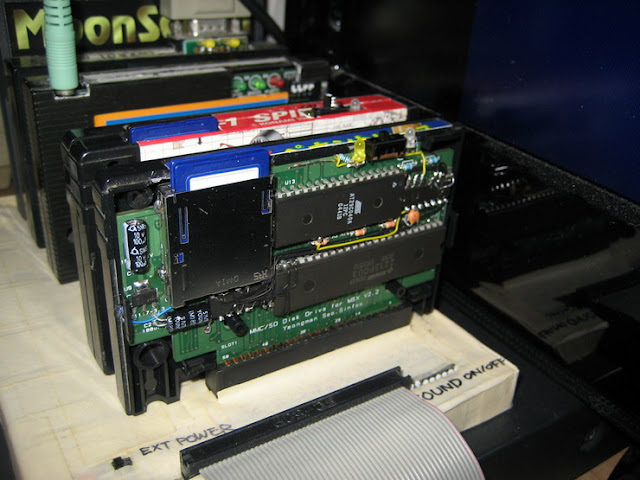

그냥 확장슬롯에 꽂아본 모습~
74LS138을 통해 AT29C040A 플래쉬(BIOS)가 기본으로 선택되어 동작합니다.
