그래픽 보드 #2 Video DAC

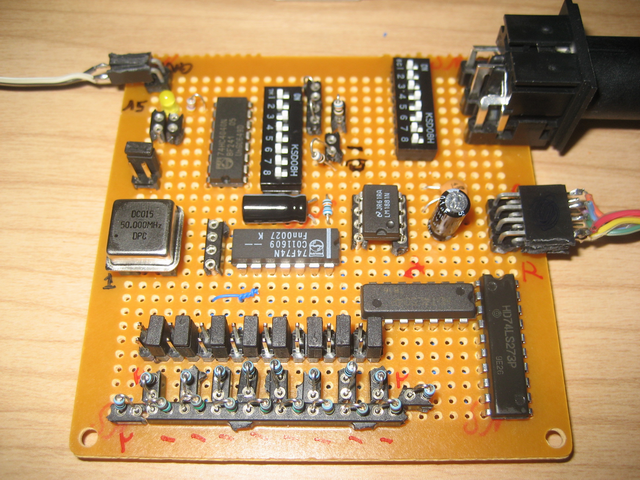

이번엔 간이 8BIT DAC을 만들어서 출력해봤습니다.

R2R 사다리로 구현했는데요.

일단 74LS273 플립플롭으로 뽑았습니다. (나중에 74HC 타입으로 바꾸면 전압 오차가 좀 줄겠지요.)

모니터마다 다를 수는 있는데, 기본적으로 AGC가 Back porch를 클램핑하기 때문에

싱크 및 백포치 영역을 Black 레벨로 묶으려면, 클리어 핀이 있는 74LS273이 쓰기 편합니다.

574처럼 핀이 순서데로 정렬되어 있으면 좋겠는데... 암튼 납땜하려면 좀 귀찮지요. ㅋ

이번엔 모니터의 GREEN 신호로 출력했습니다.

지난번 클럭의 H-Sync와 Phase 에러는 반으로 줄여보았고요.

기존 25MHz 클럭에서 50MHz로 바꾸고 한번 더 분주했지요.

클럭 카운터 (차후 어드레스 카운터로 쓰이겠네요.)의 출력이 DAC으로 나오는 모습입니다.

그럭저럭 256단계 같네요. 음...

아래는 VDP의 파란색 바탕과 믹스해본 것입니다.

좋아보이네요. ㅎ
